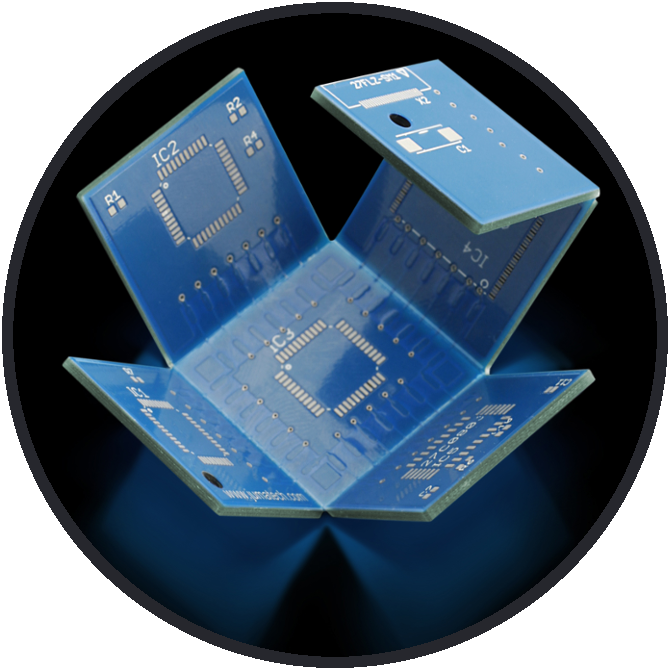

UMS ECK GEDACHT - WIRELAID 3D

In die WIRELAID 3D Leiterplatte wird quer zu den im Inneren eingebrachten Drähten eine gerade Nut gefräst. In dieser Nut kann die Leiterplatte bis zu 180° gebogen werden. Aufgrund der Stromführung durch den Knick werden nun teure Steckerverbindungen überflüssig.

In der Anwendung ist WIRELAID 3D der STARR-Flex-Technologie sehr ähnlich. Große Unterschiede zeigen sich jedoch auf der Kostenseite.

Mit Hilfe der WIRELAID 3D-Technologie lassen sich z.B. auch komplett geschlossene Systeme aus einer einzigen Leiterplatte herstellen. Diese geschlossenen Leiterplatten mit den Komponenten im Inneren bieten z.B. folgende Vorteile:

gute EMV-Eigenschaften, Schutz vor unbefugten Eingriffen, Trennung von wärmeerzeugenden Bauteilen oder Batterien außerhalb des Gehäuses.

HOHE STRÖME - WIRELAID POWER

Auf immer mehr Schaltungen werden immer höhere Ströme verlangt.

Der Querschnitt der Leiterbahnen ist jedoch bedingt durch die Ätzhöhe stark eingeschränkt. Dieses Problem wird sehr oft z.B. durch die teure Dickkupfertechnik gelöst.

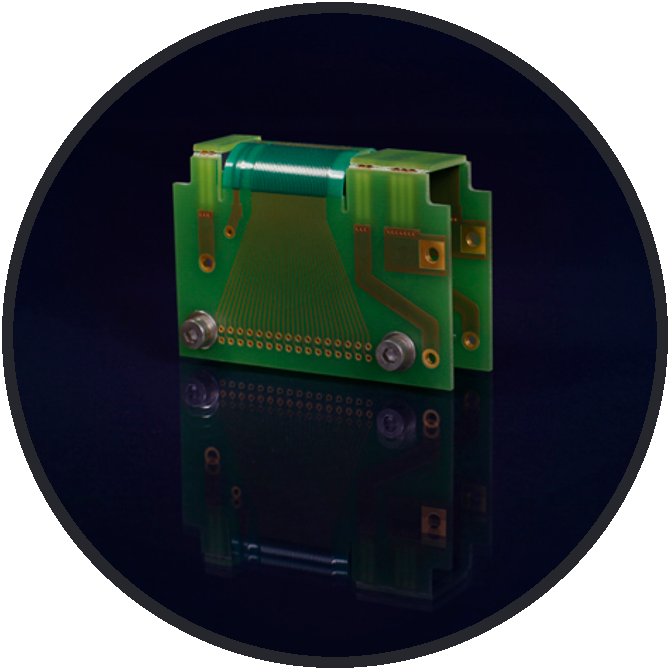

Wirelaid power entfaltet hier sein technisches Potenzial. Im Inneren der Leiterplatten werden mittels Lackdrähten weitere Verbindungen, die vergleichsweise hohe Ströme transportieren können, hergestellt. Indem man Leiterbahnen durch Drähte ersetzt, gewinnt man entweder auf den einzelnen Leiterbahnen zusätzlichen Platz, oder man kann die Abmessungen der PCB verkleinern.

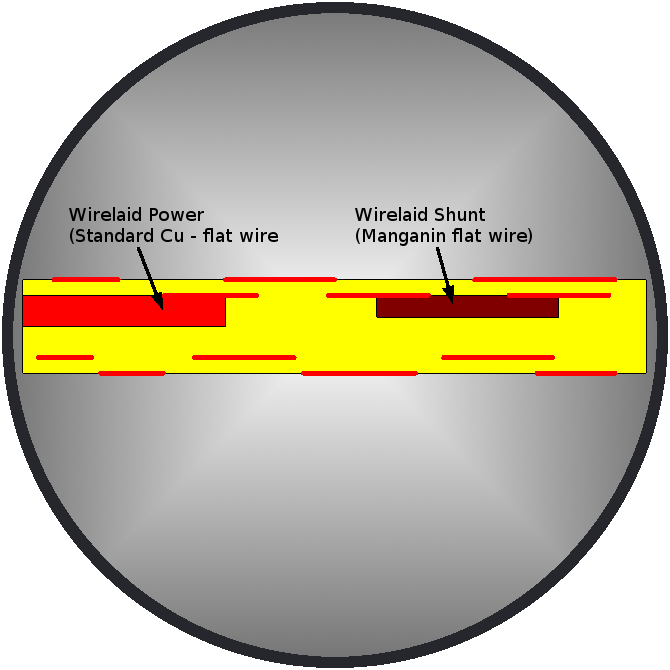

Für Anwendungen bis 6 Ampere setzen wir runde Kupferdrähte ein. Für Anwendungen über 6 Ampere verwenden wir spezielle Kupferflachdrähte.

ENDSTUFE ZUR SERVOMOTORANSTEUERUNG

Kennwerte

Strombelast. max. dauerhaft: 30A
Zul. Erwärmung: k.A.
Umgebungstemperatur: 0°C-40°C

Neuentwickelte Baugruppe

Wirelaid PCB
Leiterplatten-Anzahl: 1
Lagenanzahl/Cu-Dicke: 4 / 70µm

ERGEBNISSE MIT WIRELAID 3D/POWER PCB

Erhöhung der Geräte-Ausgangsleistung von 5,5 kW auf 7,5 kW bei gleichbleibender Baugröße

Vorteile bei Herstellung und Kosten durch Wegfall einer Leiterplatte und eines Steckverbinders

Leistungs- und Steuerungselektronik auf einer Leiterplatte ohne Steckverbinder

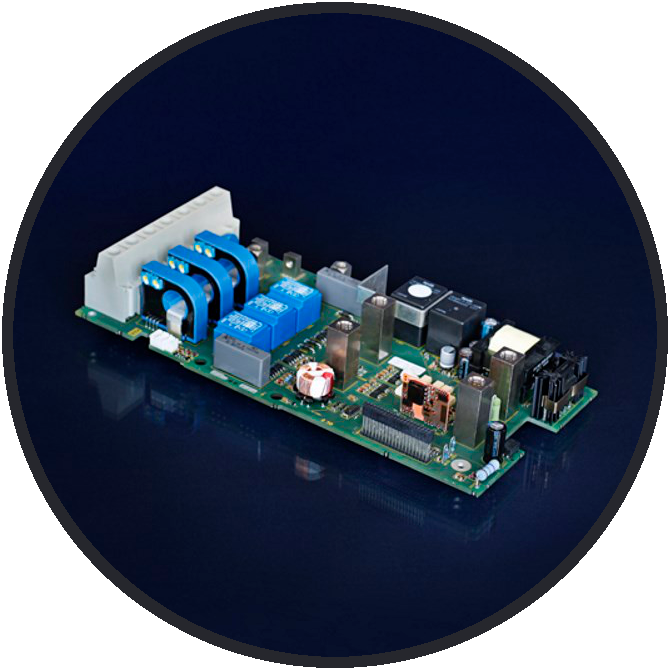

FREQUENZ-UMRICHTER ZUR DREHZAHLREGELUNG

Kennwerte

Strombelast. max. dauerhaft: 15A
Zul. Erwärmung: ΔT: + 10 °C
Umgebungstemperatur: RT

Neuentwickelte Baugruppe

Wirelaid PCB
Leiterplatten-Anzahl: 1
Lagenanzahl/Cu-Dicke: 6 / 105µm

ERGEBNISSE MIT WIRELAID POWER PCB

Keine Änderung der mechanischen Komponenten wie Gehäuse und Kühlkörper

Erhöhung der Geräte-Ausgangsleistung von 5,5 auf 7,5 kW bei gleichbleibender Baugröße

Anpassung der Montage- und Lötlinien nicht erforderlich

Leiterplatten-Layout und Bestückung unverändert
